NG tiene en su línea de soluciones para la distribución y protección de medio voltaje varios proyectos, entre ellos podemos destacar:

KIT conmutador de medio voltaje y relé de protección.

Estructura metálica de auto soporte con ruedas, equipado con conmutador de Medio Voltaje 17,5kV 630-1250A 25kA, tres transformadores de corriente (relación de opciones: 50/75-5A o 100/150/200/300 – 5A) 10kA, Relé de protección (4x 50/51 + 4×50/51N + 46 + 86), contador de maniobras, bloqueo mecánico ronis, contactos auxiliares 4NAF, 6NA + 6NF, bobina de apertura, con una opcional para motorización, bobina de cierre y bobina de mínimo voltaje).

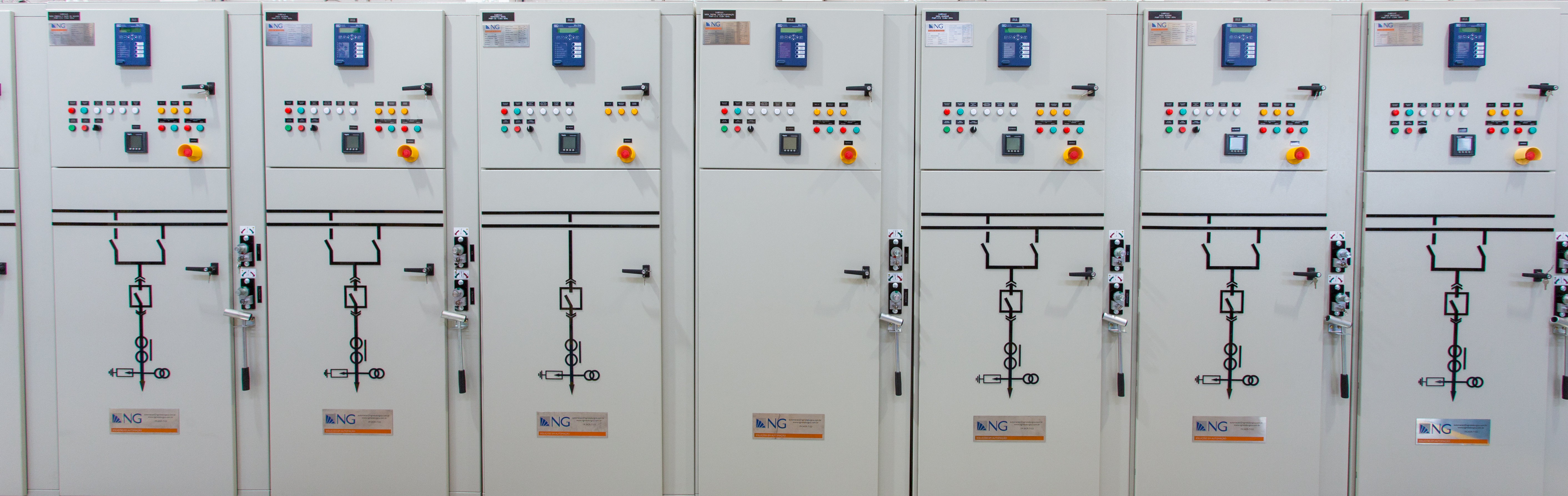

Cubículo NG Evotech 31,5KA
Para atender a la necesidad del mercado brasileño, con base en encuestas y solicitaciones de clientes, a través de su asociada y acuerdo de tecnología con el fabricante de componentes Schneider, NG personaliza y fabrica la línea de paneles Evotech, una línea de paneles de medio voltaje compuesto por cubículos blindados con cubierta metálica con conmutador extraíble.

Características

• Frecuencia: 50/60Hz
• Voltaje Nominal: de 7,2 a 17,5kV
• Corriente Nominal: 630, 1250 e 2500A
• Corriente Soportable de Corta Duración: 31,5kA/1s
•  Soportabilidad al Arco Interno: 31,5kA/1s
• Funciones y características adicionales
• Interbloqueos mecánicos para impedir falsas maniobras
• Interruptor de tierra
• Sistema de Diagnóstico Térmico
• Resistencia al arco interno
• Conmutador y TPs extraíbles

La línea de paneles Evotech es proyectada y ensayada conforme a las normativas:
NBR IEC 62271-1; NBR IEC 62271-200; NBR IEC 62271-100; IEC 60282-2; NBR IEC 62271-102; IEC 60529

Cubículo NG 40KA

Por estar envuelto en varios proyectos de casa de máquinas destinadas a la exportación de energía, NG ha identificado la necesidad de proyectar y fabricar su línea de paneles 40KA. Una línea de paneles de medio voltaje compuesta por cubículos blindados con cubierta metálica con conmutador extraíble.

Características:

• Frecuencia: 50/60Hz
• Voltaje Nominal: de 7,2 a 24kV
• Corriente Nominal: 600, 1250, 2500 e 4000 A
• Corriente Soportable de Corta Duración: 40kA/1s
• Soportabilidad al Arco Interno: 40kA/1s
• Funciones y características adicionales
•  Interbloqueos mecánicos para impedir falsas maniobras
• Interruptor de tierra
• Sistema de Diagnóstico Térmico
• Resistencia al arco interno
•  Conmutador extraíbles

La línea de paneles 40 KA son proyectados en relación a las normativas :
NBR IEC 62271-1; NBR IEC 62271-200; NBR IEC 62271-100; IEC 60282-2; NBR IEC 62271-102; IEC 60529
